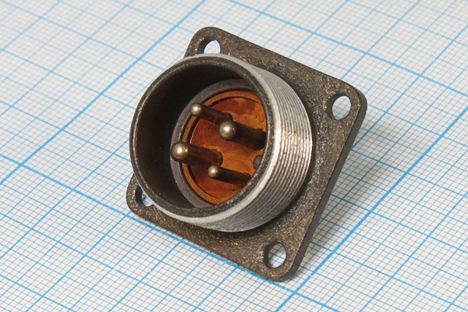

2РМ22Б4Ш3В1

Разъем 2РМ22Б4Ш3В1 относится к серии 2РМ и представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 560 В (в некоторых источниках указано до 700 В).

Основные характеристики:

• Тип соединителя: 2РМ — электрический низкочастотный цилиндрический негерметичный.

• Посадочный диаметр корпуса: 22 мм.

• Тип корпуса: Б — блочный (приборный).

• Количество контактов: 4.

• Вид соединителя: Ш — вилка (штырь).

• Сочетание контактов: 3 — два контакта диаметром 2 мм и два контакта диаметром 3 мм.

• Покрытие контактов: В — серебро.

• Теплостойкость: 100°С.

Технические параметры:

• Максимальное рабочее напряжение: до 560 В.

• Токовая нагрузка на контакт:

  • Для контактов диаметром 2 мм: 18 А.

  • Для контактов диаметром 3 мм: 32 А.

• Суммарная токовая нагрузка на соединитель: до 80 А.

• Сопротивление контактов:

  • Для контактов диаметром 2 мм: не более 1,6 мОм.

  • Для контактов диаметром 3 мм: не более 0,8 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочий температурный диапазон: от -60 до +100°С.

• Минимальная наработка: 1000 часов (в некоторых источниках указано 5000 часов).

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры и могут быть как блочными, так и кабельными. Сочленение соединителей осуществляется резьбовым способом с одношпоночной поляризацией корпусов.
