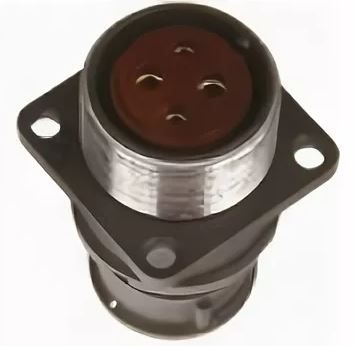

2РМ22БПЭ4Г3В1 — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может быть частью системы с кабельными или приборными вилками.

Технические характеристики

• Токовая нагрузка : На одиночный контакт диаметром 2 мм — до 18 А, диаметром 3 мм — до 32 А. Максимальная суммарная нагрузка на соединитель — 80 А.

• Напряжение : Максимальное рабочее напряжение — 560 В.

• Сопротивление контактов : Не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

• Усилие расчленения : Для гнезд с контрольным штырем-калибром от 1 Н до 4,9 Н (для контактов 2 мм) и от 1,25 Н до 5,9 Н (для контактов 3 мм).

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Срок хранения : Не менее 15 лет.

Условия эксплуатации

• Температура : Рабочая температура от -60°C до +100°C, смена температур от -60°C до +180°C.

• Вибрация : Допустимая синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Ударные нагрузки : Механический удар многократного действия с ускорением до 1000 м/с? и одиночного действия с ускорением до 5000 м/с?.

Конструкция и применение

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Покрытие контактов : Серебро или золото.

• Монтаж : Обжимка или пайка.

• Применение : Для внутреннего и наружного монтажа в климатическом исполнении УХЛ.

Эта розетка может использоваться с экранированными или неэкранированными кабелями, что требует соответствующей концевой гайки патрубка.
