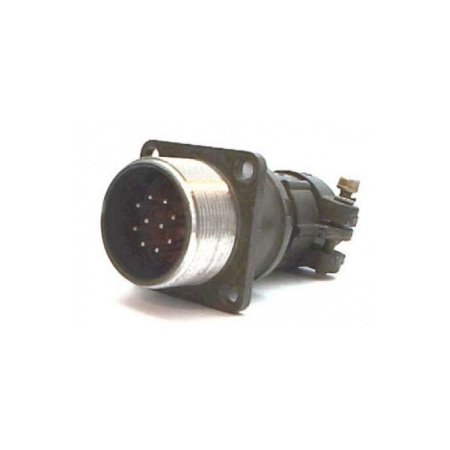

2РМ22БПН10Ш1В1

Соединитель 2РМ22БПН10Ш1В1 представляет собой цилиндрический низкочастотный негерметичный разъём, предназначенный для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 22.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 10.

• Часть соединителя : Вилка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение и особенности:

• Сочленение : Резьбовое с одношпоночной поляризацией корпусов.

• Метод монтажа : Объемный, с возможностью пайки или обжимки.

• Применение : Для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100°C.

• Гарантийная наработка : 1000 часов во всех режимах и до 100000 часов в облегчённом режиме.

Этот разъём предназначен для работы с экранированными или неэкранированными кабелями, что требует соответствующей концевой гайки патрубка.
