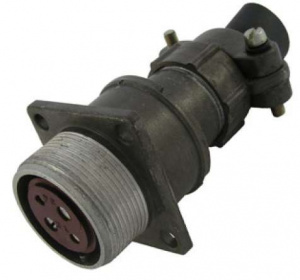

2РМ22БПН4Г3В1 — это тип цилиндрического низкочастотного негерметичного разъема, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В . Этот разъем относится к серии 2РМ и имеет блочный корпус с прямым патрубком.

Технические характеристики

• Тип соединителя : Негерметичный, низкочастотный.

• Корпус : Блочный с прямым патрубком.

• Количество контактов : 4.

• Диаметр контактов : 2 мм и 3 мм.

• Токовая нагрузка :

  • На контакт диаметром 2 мм: до 18 А.

  • На контакт диаметром 3 мм: до 32 А .

• Максимальная суммарная нагрузка : 80 А.

• Максимальное рабочее напряжение : до 560 В.

• Максимальное испытательное напряжение : до 1850 В в нормальных условиях.

• Сопротивление контактов :

  • Для контактов 2 мм: не более 1,6 мОм.

  • Для контактов 3 мм: не более 0,8 мОм .

• Покрытие контактов : Серебро.

• Метод монтажа : Пайка или обжимка.

• Рабочая температура : от -60°C до +100°C.

• Климатическое исполнение : УХЛ2.1.

Применение

Разъемы серии 2РМ, включая 2РМ22БПН4Г3В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения . Они могут быть как блочными (приборными), так и кабельными.

Ответные части

Для розетки 2РМ22БПН4Г3В1 подходят различные вилки, такие как 2РМ22К4Ш3А1, 2РМ22К4Ш3В1 и другие.
