2РМ22КПЭ4Ш3В1

Купить 2РМ22КПЭ4Ш3В1 характеристики, описание

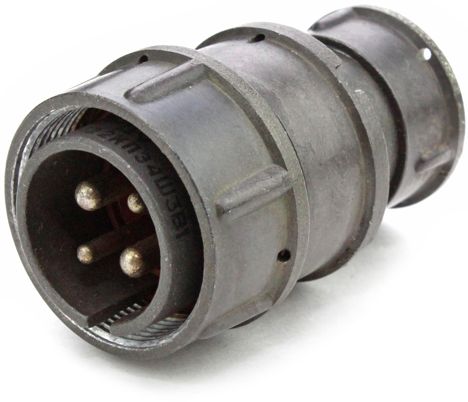

2РМ22КПЭ4Ш3В1

2РМ22КПЭ4Ш3В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Она может быть применена как для внутреннего, так и для наружного монтажа в различных климатических условиях.

Технические характеристики

  • Токовая нагрузка : На одиночный контакт диаметром 2 мм — 18 А, диаметром 3 мм — 32 А. Максимальная суммарная нагрузка на соединитель — 80 А.

  • Максимальное рабочее напряжение : 560 В (в некоторых источниках указано до 700 В).

  • Сопротивление контактов : Не более 1,6 мОм для контактов диаметром 2 мм и не более 0,8 мОм для контактов диаметром 3 мм.

  • Сопротивление изоляции : Не менее 5000 МОм (в некоторых источниках указано не менее 1000 МОм).

  • Температурный диапазон : Рабочая температура от -60°C до +100°C.

  • Механические характеристики : Вилка выдерживает механические удары с ускорением до 5000 м/с? (одиночное действие) и до 1000 м/с? (многократное действие).

Описание и применение

Вилка 2РМ22КПЭ4Ш3В1 оснащена прямым патрубком и гайкой для экранированного кабеля. Она состоит из четырех контактов, диаметром 2 мм и 3 мм. Соединение осуществляется методом обжимки, а покрытие контактов может быть серебряным или золотым. Вилка используется в различных областях, включая электронику и промышленность, для подключения дополнительных устройств или компонентов к основному оборудованию.

Расшифровка обозначения

  • 2РМ : Тип соединителя.

  • 22 : Условный размер корпуса.

  • К : Вид корпуса — кабельный.

  • П : Вид патрубка — прямой.

  • Э : Вид гайки патрубка — для экранированного кабеля.

  • 4 : Количество контактов.

  • Ш : Часть соединителя — вилка.

  • 3 : Обозначение сочетания контактов (контакты ? 2,0 мм и 3,0 мм).

  • В : Покрытие контактов — серебро.

  • 1 : Теплостойкость — до 100°C.
