2РМ22КПЭ10Ш1А1

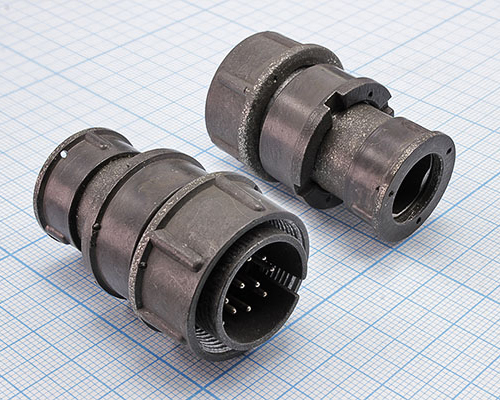

2РМ22КПЭ10Ш1А1 — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может быть применена с экранированными кабелями.

Технические характеристики

• Токовая нагрузка : На одиночный контакт — 7 А, максимальная суммарная нагрузка на соединитель — 58 А.

• Максимальное рабочее напряжение : 560 В.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм?.

• Электрическая прочность изоляции : 1850 В.

• Усилие расчленения соединителей : Не более 117,7 Н (12 кгс).

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : До 500 раз.

• Минимальный срок сохраняемости : 15 лет.

• Сочленение соединителей : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 48 мм.

• Масса : Не более 13,5 г.

Условия эксплуатации

• Допустимая температура : От -60°C до +100°C.

• Смена температур : От -60°C до +250°C.

• Влажность : До 98% при +25°C.

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ускорение одиночного удара — 5000 м/с?, многократного — 1000 м/с?.

Назначение и описание

Разъемы типа 2РМ предназначены для использования в различных электрических цепях, включая те, которые требуют экранированных кабелей. Они имеют одношпоночную поляризацию и резьбовое сочленение. Вилка 2РМ22КПЭ10Ш1А1 имеет золотое покрытие контактов и используется для внутреннего монтажа в умеренном и холодном климате.
