2РМ22КПЭ10Ш1В1

Купить 2РМ22КПЭ10Ш1В1 параметры, описание

Купить 2РМ22КПЭ10Ш1В1

2РМ22КПЭ10Ш1В1

Соединители 2РМ22КПЭ10Ш1В1

Соединители 2РМ22КПЭ10Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они состоят из двух частей: вилки и розетки.

Основные характеристики

  • Тип соединителя : Негерметичный.

  • Климатическое исполнение...

290 руб
Год выпуска
70г

2РМ22КПЭ10Ш1В1

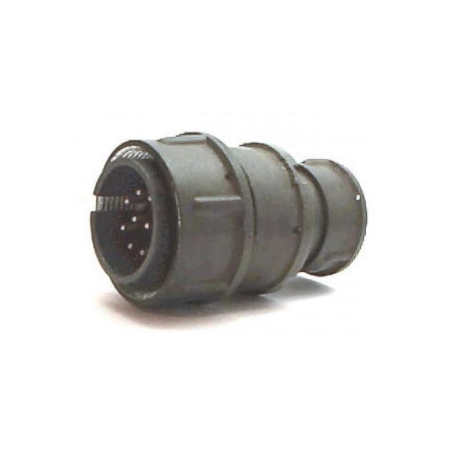

Соединитель 2РМ22КПЭ10Ш1В1 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Он рассчитан на напряжение до 700 В, хотя некоторые источники указывают максимальное рабочее напряжение 560 В.

Технические характеристики

  • Токовая нагрузка : На одиночный контакт — 7 А, максимальная суммарная на соединитель — 58 А.

  • Сопротивление контактов : Не более 5 мОм.

  • Емкость между контактами : Не более 6 пФ.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм?.

  • Электрическая прочность изоляции : 1850 В.

  • Усилие расчленения : Не более 117,7 Н (12 кгс).

  • Количество контактов : 10.

  • Покрытие контактов : Серебро.

  • Сочленение : Резьбовое.

  • Поляризация корпусов : Одношпоночная.

Условия эксплуатации

  • Температура : От -60°C до +100°C, смена температур от -60°C до +180°C.

  • Влажность : Повышенная относительная влажность при +25°C до 98%.

  • Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Применение

Соединители типа 2РМ22КПЭ10Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями.
