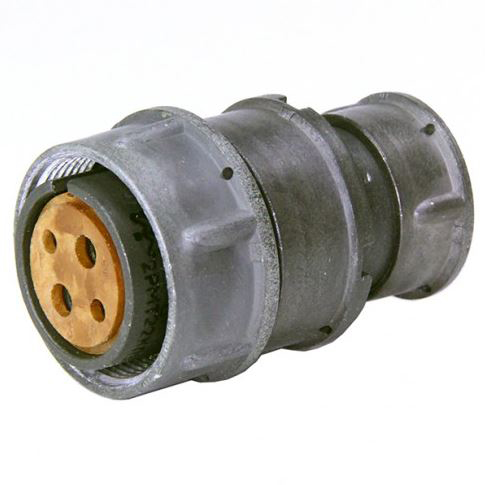

2РМ22КПЭ4Г3В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она имеет прямой патрубок и гайку для экранированного кабеля, что делает ее подходящей для внутреннего монтажа в радиоэлектронной аппаратуре.

Основные характеристики:

• Токовая нагрузка : На одиночный контакт диаметром 2 мм — 18 А, диаметром 3 мм — 32 А. Максимальная суммарная нагрузка на соединитель — 80 А.

• Максимальное рабочее напряжение : До 700 В.

• Сопротивление контактов : Для контактов диаметром 2 мм — не более 1,6 мОм, для 3 мм — не более 0,8 мОм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Материал корпуса : Алюминиевый сплав А-22.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

Применение и особенности:

• Сочленение : Резьбовое с одношпоночной поляризацией корпусов.

• Покрытие контактов : Серебро или золото.

• Монтаж : Объемный, с помощью пайки.

• Виды кабелей : Может использоваться с экранированными или неэкранированными кабелями.

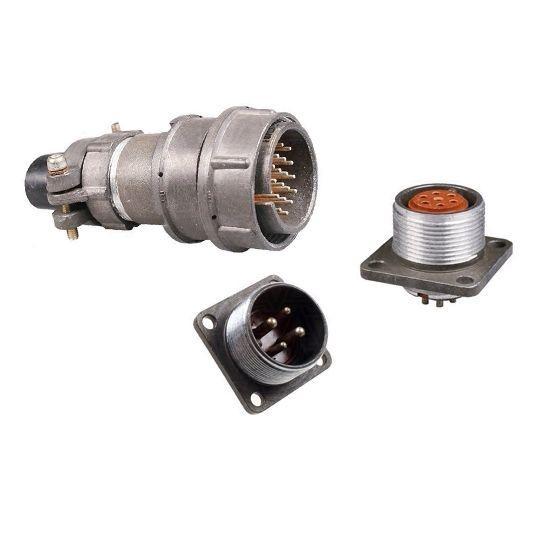

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Ответной частью для розетки 2РМ22КПЭ4Г3В1 являются вилки типа 2РМ22Б4Ш3А1 или 2РМ22Б4Ш3В1.
