2РМ22КПН10Ш1А1

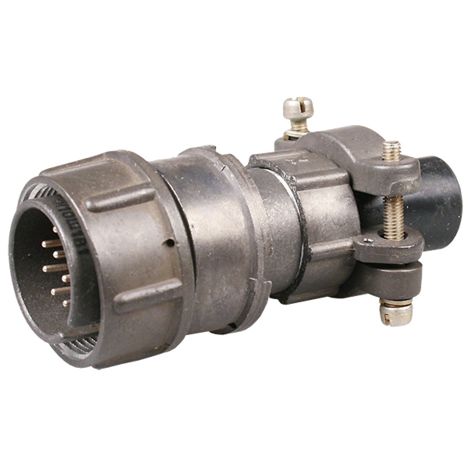

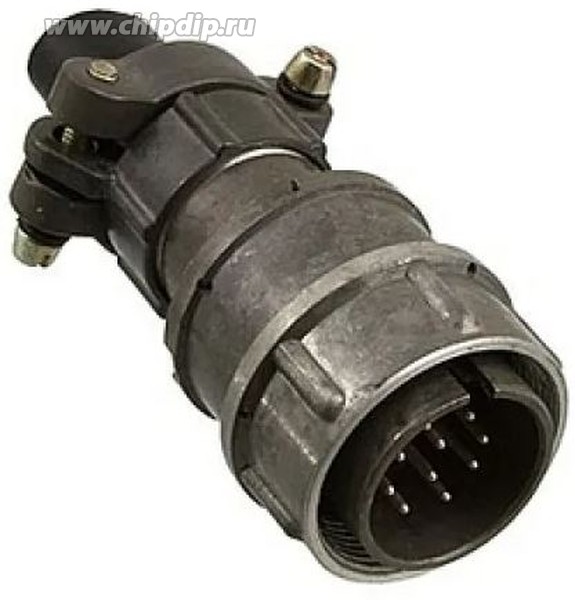

Соединитель 2РМ22КПН10Ш1А1 представляет собой кабельную вилку с прямым патрубком и гайкой для неэкранированного кабеля. Контакты вилки покрыты золотом, что обеспечивает надежную электрическую связь и защиту от коррозии.

Основные характеристики:

• Токовая нагрузка : На одиночный контакт — 7 А, максимальная суммарная на соединитель — 58 А.

• Максимальное рабочее напряжение : До 560 В , но в некоторых источниках указано до 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм , в некоторых источниках — не менее 1000 МОм.

• Количество контактов : 10.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

• Рабочая температура : От -60°C до +100°C.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Применение:

Соединители типа 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с неэкранированными кабелями и имеют резьбовое сочленение с одношпоночной поляризацией корпусов.

Условное обозначение:

• 2РМ : Тип соединителя.

• 22 : Условный размер корпуса.

• К : Кабельный вид корпуса.

• П : Прямой патрубок.

• Н : Гайка для неэкранированного кабеля.

• 10 : Количество контактов.

• Ш : Вилка.

• 1 : Обозначение сочетания контактов.

• А : Золотое покрытие контактов.
