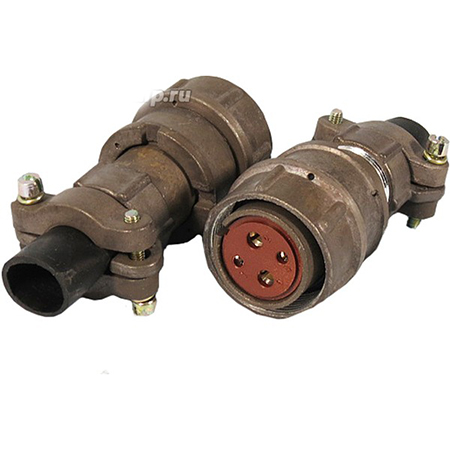

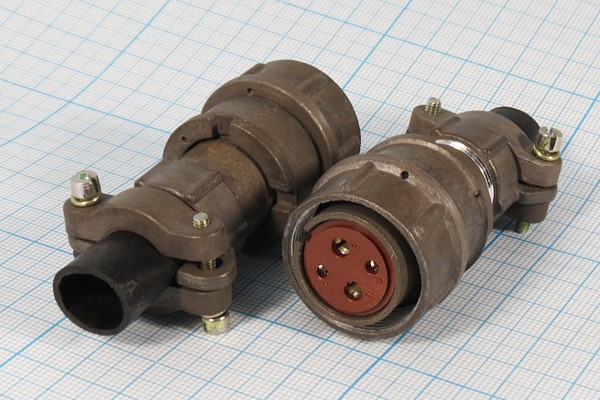

Разъем 2РМ22КПН4Г3В1В представляет собой кабельную розетку из серии 2РМ, предназначенную для низкочастотных и низковольтных цилиндрических соединений. Он имеет посадочный диаметр корпуса 22 мм и оснащен прямым патрубком для неэкранированного кабеля. Розетка содержит четыре контакта: два диаметром 2 мм и два диаметром 3 мм.

Основные характеристики:

• Тип соединителя: 2РМ, цилиндрический негерметичный.

• Количество контактов: 4.

• Рабочее напряжение: до 560 В.

• Токовая нагрузка на контакты: до 18 А для контактов диаметром 2 мм и до 32 А для контактов диаметром 3 мм. Общая токовая нагрузка на соединитель — до 80 А.

• Теплостойкость: до 100°С.

• Сопротивление контактов: не более 0,0016 Ом для контактов диаметром 2 мм и не более 0,0008 Ом для контактов диаметром 3 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Вибрационная стойкость: диапазон частот 1–5000 Гц, ускорение 490 м/с?.

• Механическая стойкость: пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

Этот разъем используется в различных электрических системах, где требуется надежное и прочное соединение с возможностью выдерживать механические и вибрационные нагрузки.
