2РМ22КПН4Ш3В1

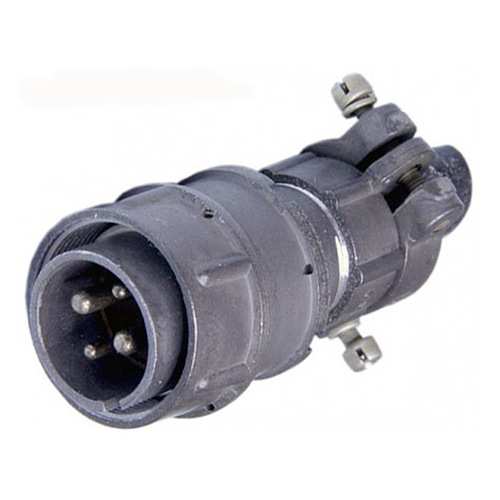

Соединитель 2РМ22КПН4Ш3В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В . Он имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля . Контакты разъема покрыты серебром.

Технические характеристики

• Тип соединителя : Негерметичный цилиндрический.

• Условный размер корпуса : 22 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 4.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Контакты ? 2,0 мм и ? 3,0 мм.

• Покрытие контактов : Серебро (В).

• Метод монтажа : Обжимка или пайка.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Применение

Соединители серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения . Они предназначены для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
