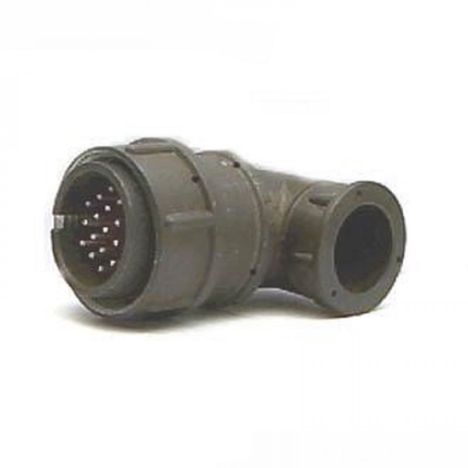

Соединитель 2РМ22КУЭ10Ш1 относится к серии цилиндрических низкочастотных негерметичных разъёмов, предназначенных для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки. Вилки и розетки могут быть как блочными (приборными), так и кабельными. В данном случае, 2РМ22КУЭ10Ш1 — это кабельная вилка с угловым патрубком и гайкой для экранированного кабеля.

Расшифровка условного обозначения:

• 2РМ — тип соединителя.

• 22 — условный размер корпуса.

• К — вид корпуса: кабельный.

• У — вид патрубка: угловой.

• Э — вид гайки патрубка: для экранированного кабеля.

• 10 — количество контактов (в данном случае, в обозначении 2РМ22КУЭ10Ш1 количество контактов не указано явно, но в аналогичных моделях оно может быть 10).

• Ш — часть соединителя: вилка.

• 1 — обозначение сочетания контактов.

• В — покрытие контактов: серебро.

• 1 — теплостойкость: до 100°С.

Эти соединители используются для монтажа с экранированными или неэкранированными кабелями и подходят для внутреннего и наружного монтажа в климатическом исполнении УХЛ по техническим условиям ГЕ0.364.126ТУ и АШДК.434410.062ТУ.
