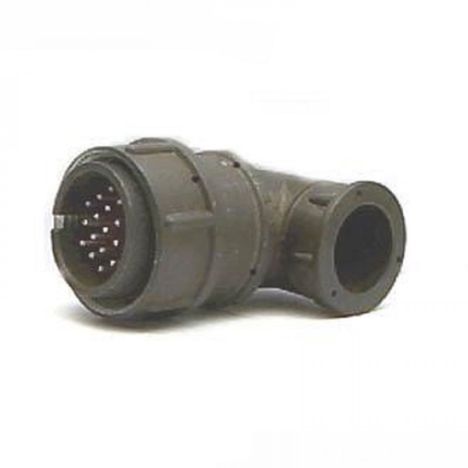

Соединитель 2РМ22КУЭ4Ш3В1В представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он состоит из двух частей: вилки и розетки.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 22.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : 3.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение:

Эти соединители используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут работать с экранированными или неэкранированными кабелями и предназначены для внутреннего монтажа.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальная рабочая частота : До 3 МГц.

• Сопротивление контактов : Не более указано в технических характеристиках.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Рабочая температура окружающей среды : От -60 до +100°C.

Гарантийные условия:

• Гарантийный срок хранения : 15 лет со дня изготовления.

• Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегчённом режиме.
