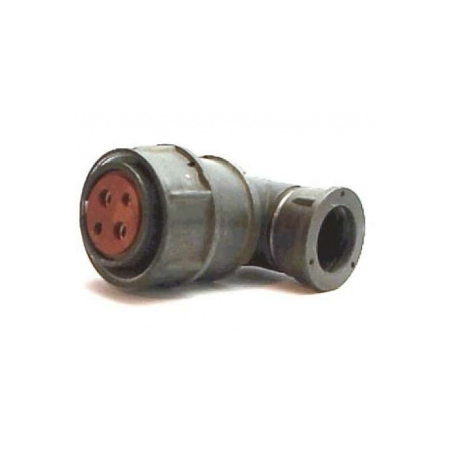

Соединитель 2РМ22КУЭ4Г3В1 представляет собой кабельную розетку с угловым патрубком, предназначенную для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 22.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Количество контактов : 4.

• Часть соединителя : Розетка (Г).

• Обозначение сочетания контактов : Контакты диаметром 2 мм и 3 мм.

• Покрытие контактов : Серебро (В).

• Теплостойкость : +100° С (1).

Технические параметры :

• Токовая нагрузка :

  • На контакт диаметром 2 мм: 18 А.

  • На контакт диаметром 3 мм: 32 А.

• Максимальная суммарная нагрузка : 80 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов :

  • Диаметром 2 мм: не более 1,6 мОм.

  • Диаметром 3 мм: не более 0,8 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Усилие расчленения : не более 74,6 Н (7,5 кгс).

Условия эксплуатации :

• Температура окружающей среды : от -60° С до +100° С.

• Смена температур : от -60° С до +180° С.

• Повышенная относительная влажность : до 98% при +25° С.

• Вибрация : синусоидальная, от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : от 50 Гц до 10 кГц, уровень звукового давления 170 дБ.

• Механический удар : одиночный до 5000 м/с?, многократный до 1000 м/с?.

Соединители 2РМ22КУЭ4Г3В1 состоят из двух частей: вилки и розетки. Они могут быть как блочными, так и кабельными, с различными типами патрубков. Сочленение соединителей осуществляется резьбовым способом, а поляризация корпусов — одношпоночная. Покрытие контактов может быть серебряным или золотым. Соединители предназначены для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
