2РМ22КУЭ4Ш3В1

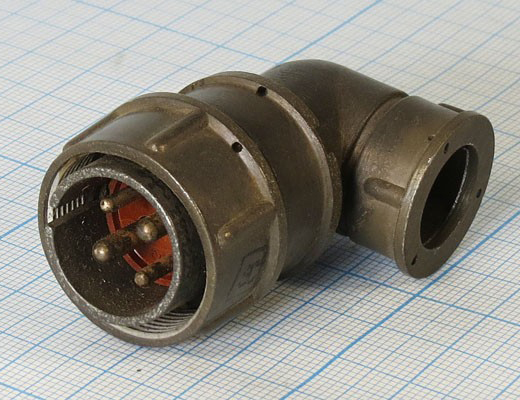

Разъем 2РМ22КУЭ4Ш3В1 является частью серии цилиндрических низкочастотных негерметичных соединителей, предназначенных для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В . Этот разъем имеет кабельный корпус с угловым патрубком, предназначенный для экранированных кабелей.

Технические характеристики

• Тип соединителя : Вилка.

• Условный размер корпуса : 22 мм.

• Количество контактов : 4.

• Диаметр контактов : В зависимости от исполнения, могут быть контакты диаметром 2 мм и 3 мм.

• Покрытие контактов : Серебро.

• Токовая нагрузка :

  • Для контактов диаметром 2 мм: до 18 А.

  • Для контактов диаметром 3 мм: до 32 А.

  • Максимальная суммарная нагрузка: до 80 А .

• Максимальное рабочее напряжение : 560 В.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500.

Применение

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены как на кабели, так и на приборы, что делает их универсальными для различных применений.

Условное обозначение

Структура обозначения 2РМ22КУЭ4Ш3В1 расшифровывается следующим образом:

• 2РМ : Тип соединителя.

• 22 : Условный размер корпуса.

• К : Кабельный тип корпуса.

• У : Угловой тип патрубка.

• Э : Гайка патрубка для экранированного кабеля.

• 4 : Количество контактов.

• Ш : Вилка.

• 3 : Обозначение сочетания контактов (в данном случае, это ошибка, поскольку указано наличия контактов диаметром 2 мм и 3 мм).

• В : Серебряное покрытие контактов.

• 1 : Теплостойкость до +100°C.
