2РМ22КУН10Ш1В1

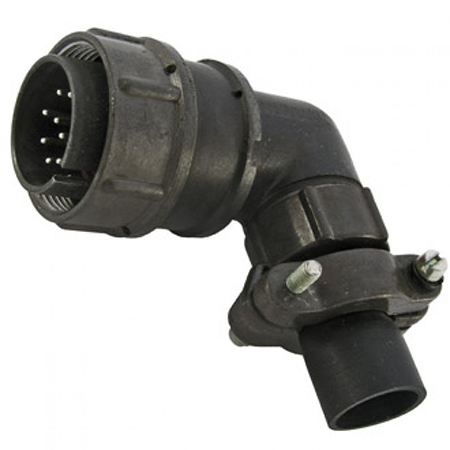

Разъем 2РМ22КУН10Ш1В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он относится к серии 2РМ и имеет следующие основные характеристики:

Технические характеристики

• Корпус : Кабельный с посадочным диаметром 22 мм.

• Патрубок : Угловой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 10.

• Вид контактов : Вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100° С.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Токовая нагрузка : От 4 А до 36 А на одиночный контакт; суммарная нагрузка от 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Число сочленений-расчленений : 500.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60° С до 100° С.

• Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Акустический шум : Частота от 50 Гц до 10 000 Гц, уровень звукового давления 170 дБ.

• Механический удар : Пиковое ускорение до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

Разъемы серии 2РМ используются в различных приложениях, где требуется надежное и долговечное соединение.
