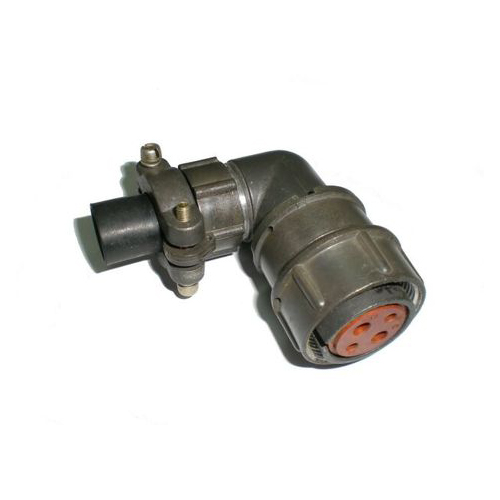

2РМ22КУН4Г3В1В

Соединитель 2РМ22КУН4Г3В1В относится к серии 2РМ, которая представляет собой цилиндрические низкочастотные негерметичные разъемы объемного монтажа с резьбовой фиксацией сочлененного положения. Эти разъемы предназначены для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики:

• Тип соединителя: Негерметичный.

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса: 22.

• Вид корпуса: Кабельный (К).

• Вид патрубка: Угловой (У).

• Вид гайки патрубка: Для неэкранированного кабеля (Н).

• Количество контактов: 4.

• Часть соединителя: Розетка (Г).

• Обозначение сочетания контактов: 3.

• Покрытие контактов: Серебро (В).

• Теплостойкость: 1 (до 100°С).

Применение:
Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены с неэкранированными кабелями и имеют резьбовое сочленение. Метод монтажа — пайка.

Условия эксплуатации:
Разъемы могут работать в условиях синусоидальной вибрации, акустического шума и механических ударов. Они также могут эксплуатироваться в широком диапазоне температур.
