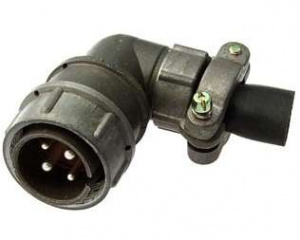

2РМ22КУН4Ш3В1 — это тип кабельной угловой вилки, используемой в электрических цепях для соединения устройств. Ниже приведены основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМ — цилиндрический низкочастотный негерметичный разъем.

• Условный размер корпуса : 22.

• Вид корпуса : К — кабельный.

• Вид патрубка : У — угловой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 3 — контакты диаметром 2 мм и 3 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100°C.

Электрические характеристики

• Рабочее напряжение : до 560 В, максимальное испытательное напряжение — 1850 В в нормальных условиях.

• Токовая нагрузка :

  • На контакт диаметром 2 мм: 18 А.

  • На контакт диаметром 3 мм: 32 А.

  • Суммарная нагрузка на соединитель: 80 А .

• Сопротивление контактов :

  • Для контактов диаметром 2 мм: не более 1,6 мОм.

  • Для контактов диаметром 3 мм: не более 0,8 мОм .

Механические и эксплуатационные характеристики

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 62 мм.

• Масса : Не более 32 г.

• Рабочая температура : от -60°C до +100°C.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : до 500 раз.

• Срок сохраняемости : Не менее 15 лет.

Условия эксплуатации

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

• Влажность : До 98% при +25°C.

• Давление : От 133,32·10??? Па до 506 кПа.
