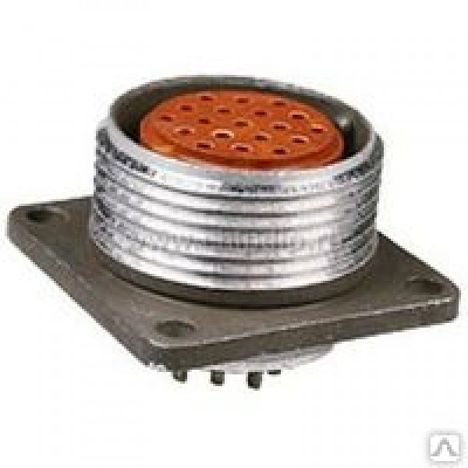

2РМ24Б19Г1В1 — это 19-ти контактная негерметичная приборная розетка из серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В, хотя максимальное рабочее напряжение обычно указывается как 560 В.

Технические характеристики:

• Токовая нагрузка : до 5 А на каждый контакт и до 80 А на весь соединитель.

• Количество контактов : 19.

• Диаметр контактов : 1 мм.

• Покрытие контактов : серебро.

• Теплостойкость : до 100°C.

• Способ монтажа : на блок, объемный монтаж.

• Сочленение : резьбовое.

• Материал корпуса : алюминиевый сплав.

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : 500.

Применение:

Эти розетки используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения . Они подходят для внутреннего монтажа и изготовлены в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Условия эксплуатации:

Разъемы могут работать в условиях синусоидальной вибрации с частотой от 1 до 5000 Гц и амплитудой ускорения 490 м/с?. Они также выдерживают механические удары с пиковым ускорением до 1000 м/с? при многократном воздействии и до 5000 м/с? при одиночном ударе.
