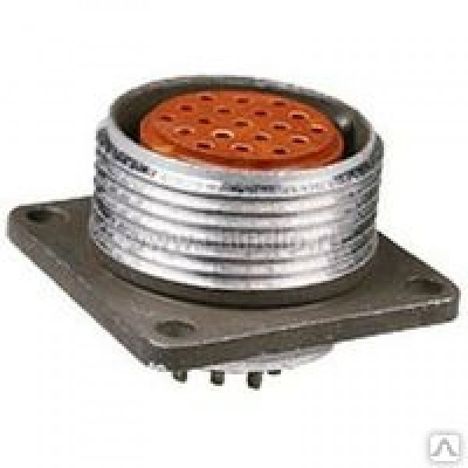

2РМ24Б19Г1В1В

2РМ24Б19Г1В1В — это цилиндрический низковольтный разъём типа 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В, но в данном случае рабочее напряжение ограничено до 560 В . Разъём негерметичный, тропикоустойчивый и всеклиматический, что позволяет использовать его в различных условиях.

Основные характеристики:

• Тип соединителя : Негерметичный, тропикоустойчивый.

• Климатическое исполнение : Всеклиматическое.

• Количество контактов : 19.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Отсутствует.

• Вид гайки патрубка : Отсутствует.

• Часть соединителя : Розетка.

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Технические параметры:

• Максимальная токовая нагрузка на одиночный контакт : 5 А.

• Общая максимальная токовая нагрузка : 80 А.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Синусоидальная вибрация : Диапазон частот 1-5000 Гц.

• Механический удар : Одиночный до 5000 м/с?, многократный до 1000 м/с?.

Применение:

Разъёмы типа 2РМ24Б19Г1В1В используются для внутреннего и наружного монтажа в различных электрических устройствах, включая приборные панели. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Ответной частью для розетки 2РМ24Б19Г1В1В являются различные вилки, такие как 2РМ24К19Ш1А1 и 2РМ24К19Ш1В1.
