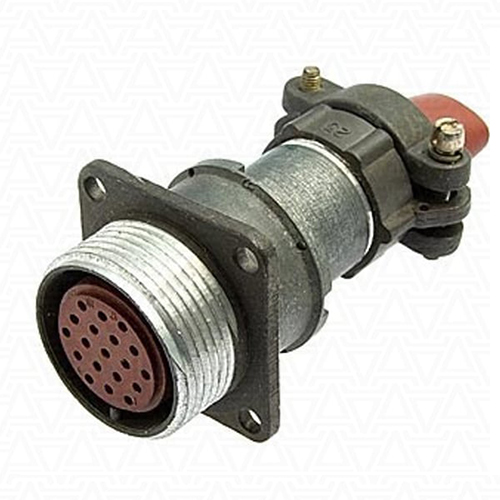

2РМ24БПН19Г1В1

2РМ24БПН19Г1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного токов. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики:

• Тип соединителя : 2РМ — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 24 мм.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 19.

• Вид соединителя : Г — розетка (гнездо).

• Диаметр контактов : 1 мм.

• Покрытие контактов : В — серебро.

• Максимальная температура : +100° С.

Электрические характеристики:

• Максимальная токовая нагрузка :

  • На одиночный контакт: 5 А.

  • Суммарная на соединитель: 80 А.

• Максимальное рабочее напряжение : 560 В (до 700 В в некоторых исполнениях).

• Максимальная рабочая частота : до 3 МГц.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Сопротивление контактов : не более 5 мОм.

Условия эксплуатации:

• Температура окружающего воздуха : от -60° С до +100° С.

• Влажность : повышенная относительная влажность при температуре +35° С — 98%.

• Давление : от 133,32·10^-12 Па до 50,6·10^4 Па.

• Вибрация : синусоидальная, диапазон частот от 1 Гц до 5000 Гц.

• Ударная нагрузка : механический удар многократного действия с пиковым ускорением до 1000 м/с?.

Применение:

Соединители 2РМ24БПН19Г1В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
