2РМ24БПН19Ш1В1

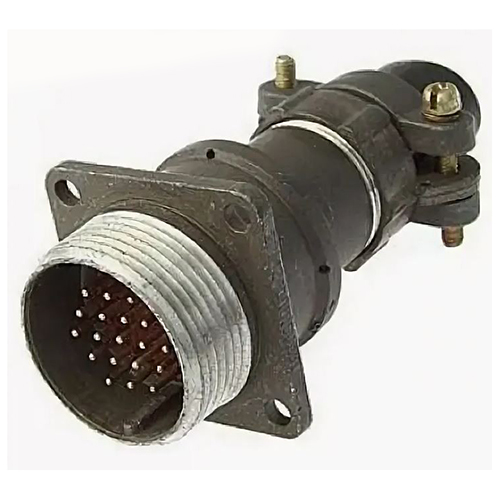

Соединитель 2РМ24БПН19Ш1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный тип корпуса и прямой патрубок, гайка которого рассчитана на неэкранированный кабель. Разъем состоит из 19 контактов диаметром 1,0 мм, покрытых серебром, и имеет резьбовое сочленение.

Технические характеристики

• Токовая нагрузка : На одиночный контакт — 5 А, максимальная суммарная на соединитель — 80 А.

• Максимальное рабочее напряжение : Не более 560 В, максимальное испытательное напряжение — 1850 В.

• Частота : Подходит для работы с переменным током частотой до 3 МГц.

• Температурный диапазон : От -60°C до +100°C.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с?.

• Ударная нагрузка : Одиночные удары до 5000 м/с?, многократные удары до 1000 м/с?.

Применение

Разъемы типа 2РМ24БПН19Ш1В1 используются для внутреннего и наружного монтажа в различных электрических цепях, включая радиоэлектронную и радиотехническую аппаратуру . Они подходят для монтажа с неэкранированными кабелями и имеют одношпоночную поляризацию корпусов.
