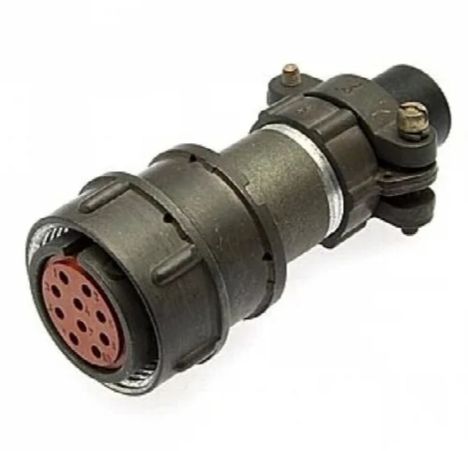

Соединитель 2РМ24К10Г5В1 относится к серии цилиндрических низкочастотных негерметичных разъемов, предназначенных для объемного монтажа. Эти разъемы используются для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В, в зависимости от типономинала.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 24.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 10.

• Часть соединителя : Розетка (Г).

• Обозначение сочетания контактов : 5.

• Покрытие контактов : Серебро (В).

• Теплостойкость : 1 (до 100°С).

Применение:

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Они состоят из двух частей: розетки и вилки, которые могут быть как кабельными, так и приборными.

Технические параметры:

• Максимальное рабочее напряжение : 560 или 700 В.

• Максимальная рабочая частота : 3 МГц.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100°C.

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегченном режиме.
