2РМ24КПЭ19Г1В1

Купить 2РМ24КПЭ19Г1В1 характеристики, описание

Купить 2РМ24КПЭ19Г1В1

2РМ24КПЭ19Г1В1
201 руб
Продажа
Поштучно 1 шт.

2РМ24КПЭ19Г1В1

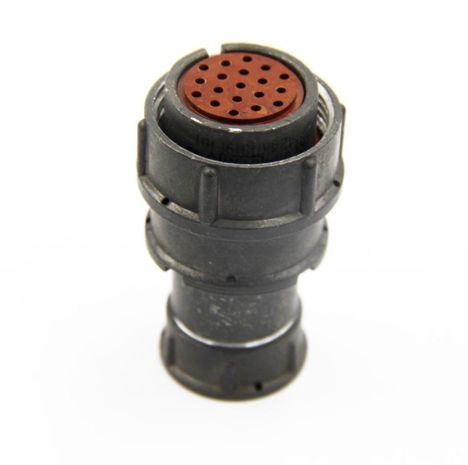

Соединитель 2РМ24КПЭ19Г1В1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для использования в электрических цепях постоянного и переменного тока. Он состоит из корпуса, изолятора и контактов. Данный разъем имеет кабельный корпус и прямой патрубок с гайкой для экранированного кабеля.

Технические характеристики

  • Тип соединителя : 2РМ

  • Условный размер корпуса : 24 мм

  • Вид корпуса : Кабельный (К)

  • Вид патрубка : Прямой (П)

  • Вид гайки патрубка : Для экранированного кабеля (Э)

  • Количество контактов : 19

  • Часть соединителя : Розетка (Г)

  • Сочетание контактов : Все контакты диаметром 1 мм

  • Покрытие контактов : Серебро (В)

  • Теплостойкость : До 100° С

Технические параметры :

  • Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

  • Токовая нагрузка на одиночный контакт : До 5 А (в некоторых источниках указано до 7 А).

  • Максимальная суммарная токовая нагрузка : До 100 А.

  • Сопротивление контактов : Не более 5 мОм.

  • Емкость между контактами : Не более 6 пФ.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Электрическая прочность изоляции : До 1850 В.

Условия эксплуатации :

  • Температура: От -60° С до +100° С.

  • Атмосферное давление: От 133,32·10^-12 Па до 50,6·10^4 Па.

  • Повышенная относительная влажность: До 98% при +25° С.

Прочие характеристики :

  • Сочленение соединителей: Резьбовое.

  • Поляризация корпусов: Одношпоночная.

  • Усилие расчленения соединителей: 196,2 Н (20 кгс).

  • Минимальная наработка: 1000 часов.

  • Число сочленений-расчленений: 500.

  • Гарантийный срок хранения: 15 лет.

Этот разъем используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он может работать с экранированными и неэкранированными кабелями и предназначен для внутреннего монтажа в умеренном и холодном климате (УХЛ2.1).
