2РМ24КПЭ19Г1В

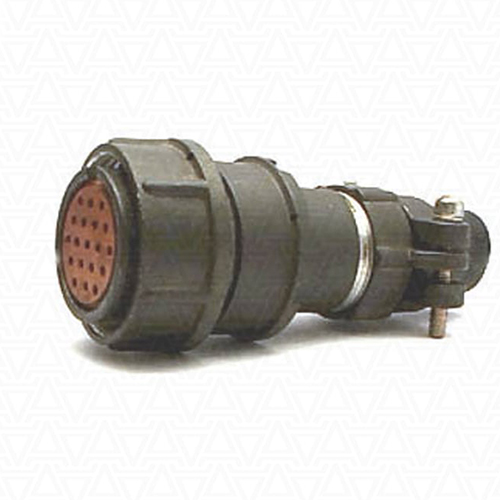

Разъем 2РМ24КПЭ19Г1В1 относится к серии 2РМ и представляет собой кабельную розетку с прямым патрубком. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 или 700 В, в зависимости от конкретного исполнения.

Характеристики

• Тип соединителя : 2РМ

• Условный размер корпуса : 24 мм

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для экранированного кабеля (Э)

• Количество контактов : 19

• Часть соединителя : Розетка (Г)

• Обозначение сочетания контактов : Все контакты ?1,0 мм (1)

• Покрытие контактов : Серебро (В)

• Вид контакта : Цилиндрический (1)

Применение

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он может работать с экранированными и неэкранированными кабелями, что определяется видом концевой гайки патрубка.

Технические параметры

• Максимальное рабочее напряжение : До 560 В (или 700 В в зависимости от исполнения)

• Токовая нагрузка : До 7 А

• Рабочая частота : До 3 МГц

• Рабочие температуры : От -60 до +100°С

• Сопротивление изоляции : Не менее 1000 МОм

• Количество сочленений : До 500

• Минимальная наработка : 5000 часов

• Срок сохраняемости : 25 лет.

Разъемы серии 2РМ имеют резьбовое сочленение и одношпоночную поляризацию корпусов. Они могут быть как кабельными, так и блочными (приборными).
