2РМ24КПЭ19Ш1В1

Купить 2РМ24КПЭ19Ш1В1 параметры, описание

Купить 2РМ24КПЭ19Ш1В1

2РМ24КПЭ19Ш1В1

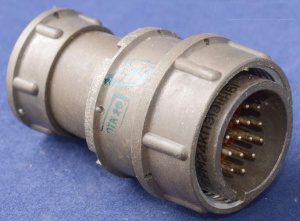

Соединитель 2РМ24КПЭ19Ш1В1 представляет собой кабельную вилку, предназначенную для работы в электрических цепях постоянного и переменного тока. Он относится к серии 2РМ и имеет ряд характеристик, которые делают его подходящим для использования в радиоэлектронной аппаратуре.

Основные характеристики

  • Тип соединителя : 2РМ.

  • Условный размер корпуса : 24 мм.

  • Вид корпуса : Кабельный (К).

  • Вид патрубка : Прямой (П).

  • Вид гайки патрубка : Для экранированного кабеля (Э).

  • Количество контактов : 19.

  • Часть соединителя : Вилка (Ш).

  • Сочетание контактов : Все контакты диаметром 1 мм.

  • Покрытие контактов : Серебро (В).

  • Теплостойкость : До 100°C.

Технические параметры

  • Максимальное рабочее напряжение : До 560 В, в некоторых источниках указано до 700 В.

  • Токовая нагрузка : На одиночный контакт до 5 А, максимальная суммарная нагрузка на соединитель до 100 А . В некоторых источниках указана нагрузка до 7 А.

  • Сопротивление контактов : Не более 5 мОм.

  • Емкость между контактами : Не более 6 пФ.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Максимальная электрическая прочность изоляции : 1850 В.

  • Сочленение : Резьбовое.

  • Поляризация корпусов : Одношпоночная.

  • Минимальная наработка : 1000 часов , в некоторых источниках указано 5000 часов.

  • Число сочленений-расчленений : 500.

  • Диапазон рабочих температур : От -60°C до +100°C.

Применение

Соединители серии 2РМ, включая 2РМ24КПЭ19Ш1В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего и наружного монтажа в различных климатических условиях.
