2РМ24КПН19Г1П1

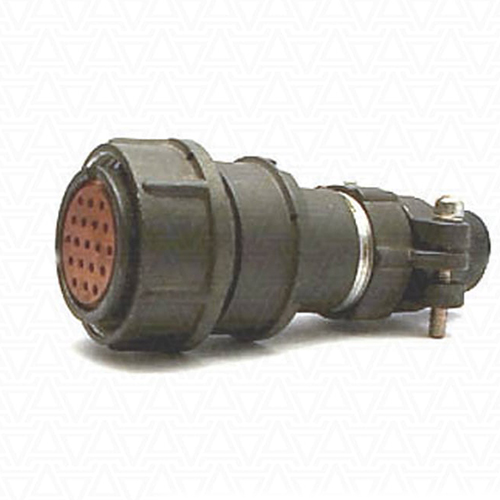

Разъем 2РМ24КПН19Г1П1 представляет собой кабельную розетку, входящую в серию цилиндрических низкочастотных негерметичных разъемов 2РМ. Основные характеристики этого разъема:

• Количество контактов : 19.

• Рабочее напряжение : до 560 В (переменного и постоянного тока).

• Максимальная токовая нагрузка на одиночный контакт : до 5 А.

• Общая максимальная токовая нагрузка : до 80 А.

• Диаметр контактов : 1,0 мм.

• Теплостойкость : до 100°С.

• Вид патрубка : прямой.

• Вид гайки патрубка : для неэкранированного кабеля.

• Покрытие контактов : серебро.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он предназначен для монтажа с неэкранированными кабелями и может использоваться как внутри, так и снаружи помещений в климатическом исполнении УХЛ.

Структура условного обозначения :

• 2РМ : Тип соединителя.

• 24 : Условный размер корпуса.

• К : Вид корпуса (кабельный).

• П : Вид патрубка (прямой).

• Н : Вид гайки патрубка (для неэкранированного кабеля).

• 19 : Количество контактов.

• Г : Часть соединителя (розетка).

• 1 : Сочетание контактов (все контакты ? 1 мм).

• П : Покрытие контактов (платина или другие варианты, но в данном случае не указано явно, обычно серебро или золото).

Этот разъем обеспечивает надежное и безопасное соединение электрических цепей в различных условиях эксплуатации.
