2РМ24КПН19Г1В1Л

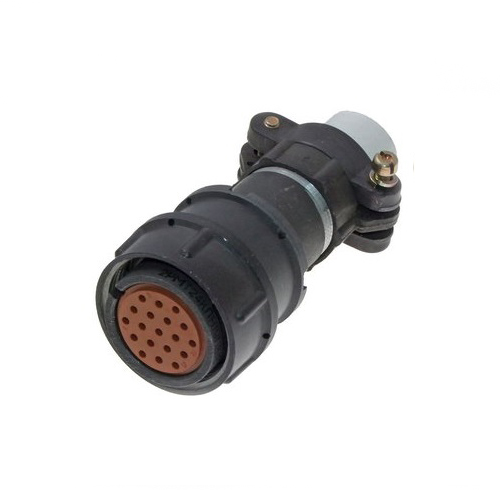

Разъем 2РМ24КПН19Г1В1Л относится к серии 2РМ и представляет собой кабельную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основные характеристики и особенности этого разъема:

Характеристики

• Диаметр посадочного отверстия : 24 мм.

• Диаметр контактов : 1 мм.

• Количество контактов : 19.

• Максимальное рабочее напряжение : до 560 В.

• Токовая нагрузка : до 7 А.

• Емкость между контактами : не более 6 пФ.

• Рабочий температурный диапазон : от -60 до +100°C.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

• Сопротивление изоляции : не менее 1000 МОм.

• Количество сочленений/расчленений : до 500 раз.

Конструкция и Применение

• Корпус : Кабельный.

• Патрубок : Прямой.

• Гайка патрубка : Для неэкранированного кабеля.

• Часть соединителя : Розетка.

• Покрытие контактов : Серебро.

• Вид контакта : Цилиндрический.

• Применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка Обозначения

• 2РМ : Тип соединителя.

• 24 : Условный размер корпуса.

• К : Кабельный корпус.

• П : Прямой патрубок.

• Н : Гайка для неэкранированного кабеля.

• 19 : Количество контактов.

• Г : Розетка.

• 1 : Все контакты ? 1,0 мм.

• В : Серебряное покрытие контактов.
