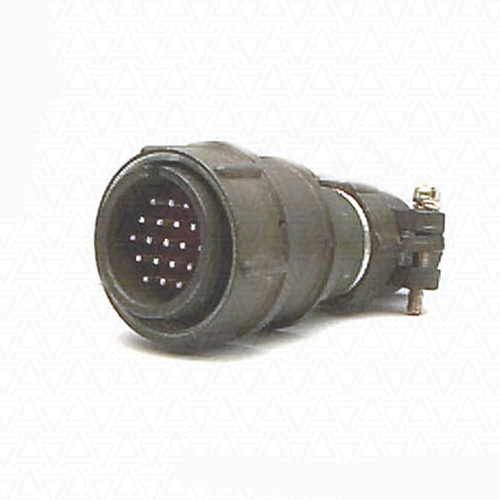

2РМ24КПН19Ш1В1 — это цилиндрический низкочастотный негерметичный электрический соединитель (разъем) серии 2РМ. Он предназначен для обеспечения электрического контакта путем механического соединения и используется в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 24.

• Тип корпуса : Кабельный (К).

• Тип патрубка : Прямой (П).

• Тип гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 19.

• Диаметр контактов : 1 мм.

• Сочетание контактов : 1.

• Теплостойкость : 100° С.

• Покрытие контактов : Серебро.

Электрические характеристики:

• Максимальная токовая нагрузка на одиночный контакт : 5 А.

• Максимальная суммарная токовая нагрузка на соединитель : 80 А.

• Максимальное рабочее напряжение : до 560 В (в некоторых источниках указано до 700 В).

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

Механические и климатические характеристики:

• Механический удар : Пиковое ударное ускорение для многократного действия — 1000 м/с?, для одиночного действия — 5000 м/с?.

• Линейное ускорение : до 2000 м/с?.

• Рабочая температура : от -60° С до +100° С.

• Повышенная относительная влажность : до 98% при +25° С.

Этот разъем используется для соединения кабелей в различных электронных устройствах и может применяться как в специальной, так и в общей радиоэлектронной аппаратуре.
