2РМ24КУН19Г1В1

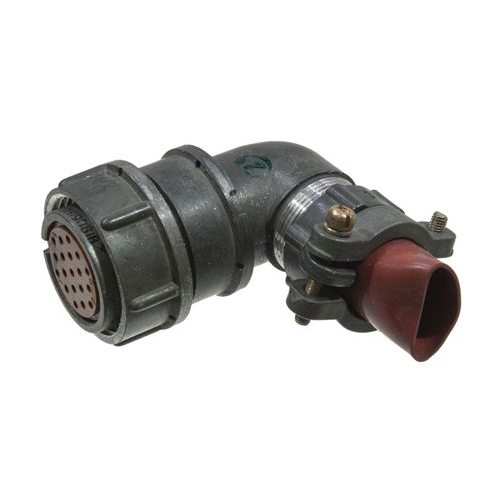

Соединитель 2РМ24КУН19Г1В1 представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он имеет кабельный корпус с угловым патрубком и рассчитан на работу с неэкранированным кабелем.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 24.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Угловой (У).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 19.

• Часть соединителя : Розетка (Г).

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро (В).

• Тип контакта : Цилиндрический.

Технические характеристики:

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт : От 5 до 8 А для контактов диаметром 1,0 мм.

• Сопротивление электрического контакта : Не более 5 мОм для контактов диаметром 1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Рабочая температура : От -60 до +100 °С.

• Минимальная наработка : 5000 часов при 500 сочленениях-расчленениях.

• Срок сохраняемости : Не менее 25 лет.

Применение:

Соединители серии 2РМ, включая 2РМ24КУН19Г1В1, используются для монтажа в радиоэлектронной и радиотехнической аппаратуре, могут быть установлены как внутри, так и снаружи помещений. Они подходят для работы с экранированными и неэкранированными кабелями, но требуют соответствующей гайки патрубка.

Метод монтажа — обжимка, а тип соединения — резьбовой.
