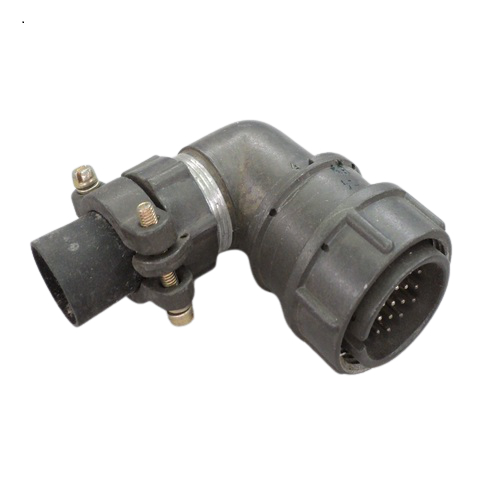

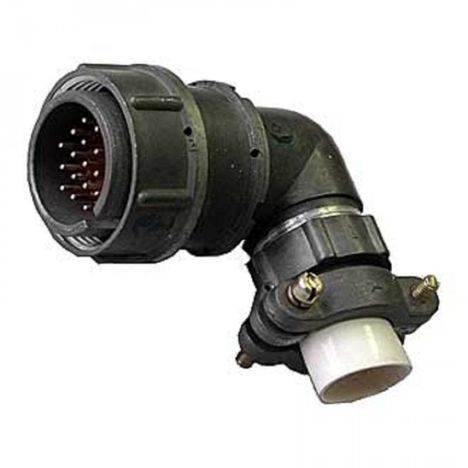

2РМ24КУН19Ш1В

Соединитель 2РМ24КУН19Ш1В представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он состоит из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Технические характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ по ГОСТ 15150-69.

• Условный размер корпуса : 24.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 19.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты диаметром 1,0 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение и особенности:

• Применение : Используется в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Метод монтажа : Обжимка.

• Монтаж : Внутренний и наружный.

Этот разъем предназначен для работы с экранированными или неэкранированными кабелями, что определяется видом концевой гайки патрубка.
