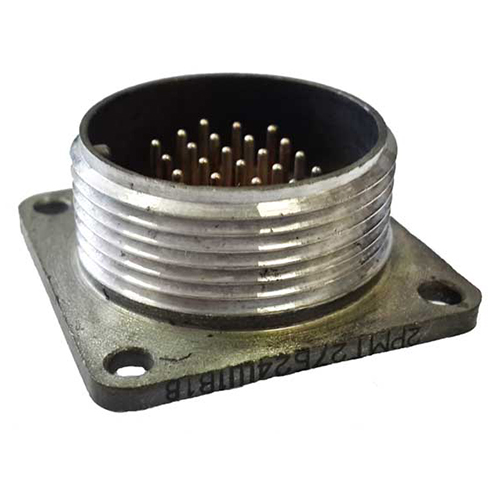

2РМ27Б24Ш1В1

Соединитель 2РМ27Б24Ш1В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он применяется в качестве соединителя общего назначения в электрических цепях постоянного и переменного тока.

Основные характеристики:

• Тип соединителя : 2РМ.

• Типоразмер : 27.

• Вид корпуса : Блочный (Б).

• Количество контактов : 24.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Все контакты имеют диаметр 1,0 мм.

• Покрытие контактов : Серебро (В).

• Тип контакта : Цилиндрический.

Технические параметры:

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на контакт : 5 А (для контактов диаметром 1,0 мм).

• Суммарная токовая нагрузка на соединитель : До 100 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60°C до +100°C.

• Смена температур : От -60°C до +150°C (или +180°C в некоторых источниках).

• Минимальная наработка : 1000 часов.

• Число сочленений-расчленений : До 500 раз.

• Срок сохраняемости : Не менее 15 лет.

Применение и особенности:

• Соединитель имеет резьбовое сочленение и одношпоночную поляризацию.

• Используется для внутреннего монтажа в климатическом исполнении УХЛ2.1.

• Может работать в условиях повышенной влажности и пониженного давления.

• Подходит для монтажа с экранированными или неэкранированными кабелями.
