2РМ27БПЭ7Ш2А1

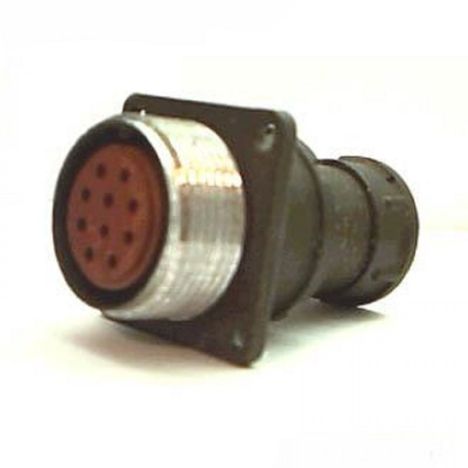

Соединитель 2РМ27БПЭ7Ш2А1 представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для объемного монтажа с резьбовой фиксацией. Он состоит из двух частей: вилки и розетки. В данном случае, 2РМ27БПЭ7Ш2А1 — это вилка блочная (приборная) с прямым патрубком, рассчитанная на работу с экранированным кабелем.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : 2.

• Покрытие контактов : Золото.

• Теплостойкость : До 100°С.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальная рабочая частота : До 3 МГц.

• Рабочая температура : От -60°C до +100°C.

• Метод монтажа : Пайка.

• Сопротивление контактов : Зависит от диаметра контакта.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Он может работать с экранированными или неэкранированными кабелями, что определяет тип концевой гайки патрубка.
