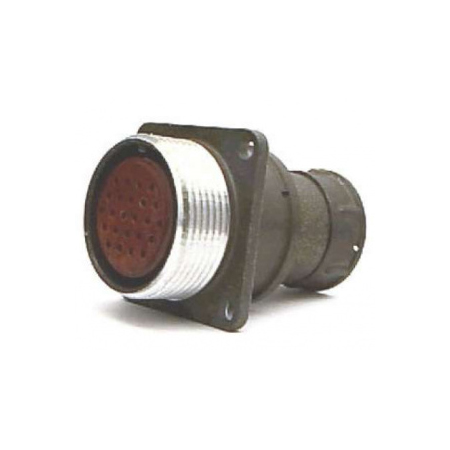

2РМ27БПЭ24Г1В1 — это тип цилиндрического низкочастотного негерметичного электрического соединителя, который относится к серии 2РМ. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип корпуса : Блочный (приборный).

• Количество контактов : 24.

• Диаметр посадочного отверстия : 27 мм.

• Диаметр контактов : 1 мм.

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт : Зависит от диаметра провода, но на одиночный контакт — до 5 А, максимальная суммарная нагрузка на соединитель — до 100 А.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 1850 В.

• Покрытие контактов : Серебро или золото.

• Метод монтажа : Обжимка.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Условия эксплуатации

• Рабочая температура : От -60°C до +100°C.

• Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Влажность : До 98% при +25°C.

Применение

Соединитель 2РМ27БПЭ24Г1В1 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он может быть установлен как на блок, так и на кабель и предназначен для внутреннего и наружного монтажа в различных климатических условиях.
