2РМ27БПЭ7Г2В1

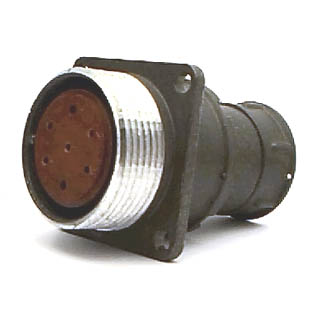

Разъем 2РМ27БПЭ7Г2В1 — это блочная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМ и имеет несколько ключевых характеристик:

Технические характеристики

• Тип соединителя : 2РМ.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Розетка.

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100° С.

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1 мм: 8 А.

  • Диаметром 1,5 мм: 16 А.

• Максимальная суммарная нагрузка на соединитель : 60 А.

• Максимальное рабочее напряжение : До 700 В.

• Максимальное испытательное напряжение : В нормальных условиях — 2300 В.

Механические и климатические характеристики

• Сопротивление контактов :

  • Диаметром 1 мм: Не более 5 мОм.

  • Диаметром 1,5 мм: Не более 2,5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Усилие расчленения соединителей : Не более 98,1 Н.

• Рабочая температура : От -60° С до +100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Одиночного действия — до 5000 м/с?, многократного действия — до 1000 м/с?.

Применение

Разъемы 2РМ27БПЭ7Г2В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями и имеют климатическое исполнение УХЛ2.1 по ГОСТ 15150-69.
