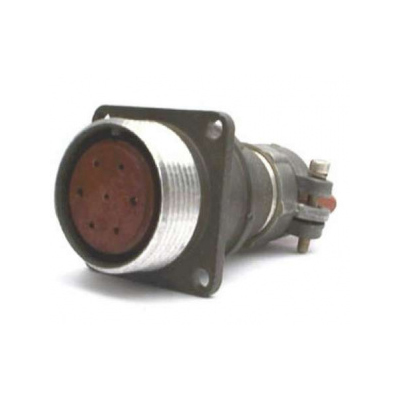

2РМ27БПН7Г2В1

Разъем 2РМ27БПН7Г2В1 — это блочная розетка, принадлежащая к серии 2РМ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : 2РМ.

• Условный размер корпуса : 27 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Розетка.

• Сочетание контактов : Контакты диаметром 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100° С.

Технические параметры:

• Токовая нагрузка :

  • На контакт диаметром 1 мм: 8 А.

  • На контакт диаметром 1,5 мм: 16 А.

• Максимальная суммарная нагрузка : 60 А.

• Максимальное рабочее напряжение : До 700 В.

• Диапазон рабочих температур : От -60° С до +100° С.

• Сопротивление изоляции : Не менее 1000 МОм.

• Минимальная наработка : 5000 часов (в некоторых источниках указано 1000 часов).

• Срок сохраняемости : 15 лет (в некоторых источниках указано 25 лет).

Условия эксплуатации:

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Одиночного действия с ускорением до 5000 м/с?, многократного действия с ускорением до 1000 м/с?.

• Атмосферное давление : Пониженное до 133,32·10??? Па, повышенное до 506 кПа.

• Влажность : Повышенная относительная влажность до 98% при +25° С.

Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, а также для внутреннего монтажа в умеренном и холодном климате.
