2РМ27БПН7Ш2В1

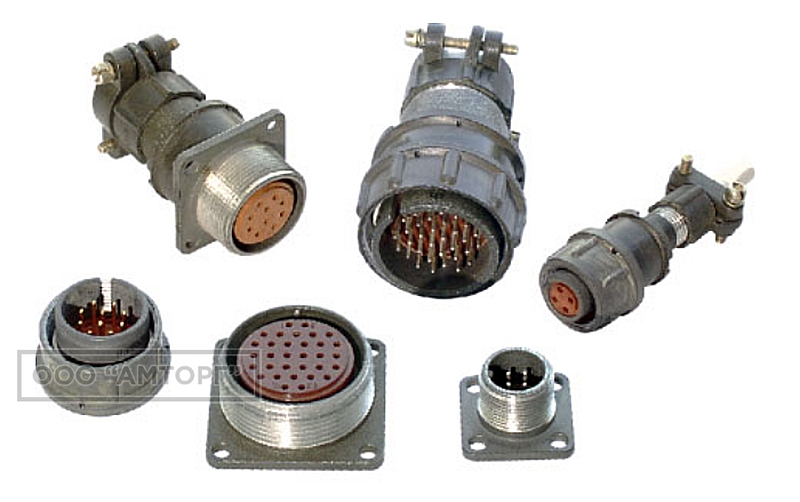

Вилка 2РМ27БПН7Ш2В1 — это электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в радиоэлектронной и радиотехнической аппаратуре. Он используется в качестве соединителя общего назначения и имеет резьбовое сочленение.

Технические характеристики

• Тип соединителя : 2РМ — тип соединителя.

• 27 : условный размер корпуса.

• Б : блочный тип корпуса.

• П : прямой тип патрубка.

• Н : гайка патрубка для неэкранированного кабеля.

• 7 : количество контактов.

• Ш : вилка.

• 2 : обозначение сочетания контактов: контакты диаметром 1 мм и 1,5 мм.

• В : серебряное покрытие контактов.

• 1 : теплостойкость до +100° С.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт:

  • диаметром 1 мм: 8 А.

  • диаметром 1,5 мм: 16 А.

• Максимальная суммарная нагрузка на соединитель: 60 А.

• Максимальное рабочее напряжение: 700 В.

• Максимальное испытательное напряжение: 2300 В в нормальных климатических условиях.

Механические и климатические характеристики :

• Усилие расчленения соединителей: не более 98,1 Н.

• Диапазон рабочих температур: от -60° С до +100° С.

• Допустимая синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 490 м/с?.

Применение :
Вилка 2РМ27БПН7Ш2В1 используется для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
