2РМ27БПН7Ш5В1

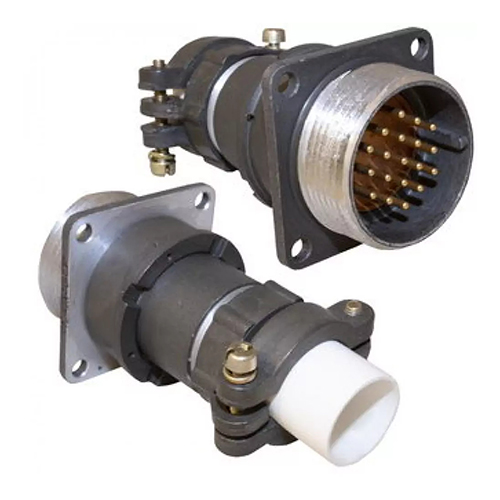

Соединитель 2РМ27БПН7Ш5В1 представляет собой цилиндрический низкочастотный негерметичный электрический соединитель. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц при напряжении 560 или 700 В в зависимости от типономинала.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : ?1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Применение:

Этот соединитель используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он обеспечивает надежное соединение электрических цепей в различных условиях эксплуатации.

Технические параметры:

• Максимальная токовая нагрузка на контакт : Зависит от диаметра контакта.

• Сопротивление электрического контакта : Не более 2,5 мОм для контактов ?1,5 мм.

• Сопротивление изоляции : Не менее 1000 МОм в нормальных климатических условиях.

Соединители такого типа состоят из двух частей: вилки и розетки, которые могут быть как блочными, так и кабельными. Они имеют резьбовое сочленение и предназначены для объемного монтажа.
