2РМ27КПЭ24Ш1В1

Купить 2РМ27КПЭ24Ш1В1 параметры, описание

Купить 2РМ27КПЭ24Ш1В1

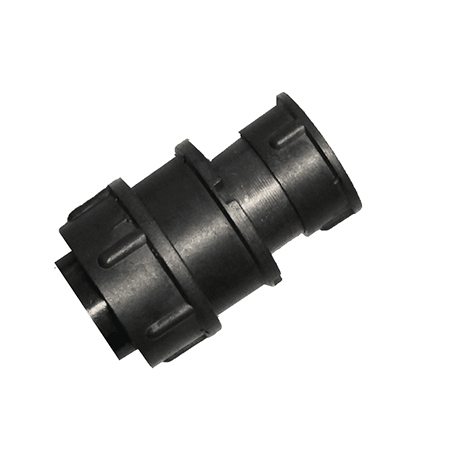

2РМ27КПЭ24Ш1В1

Соединители 2РМ27КПЭ24Ш1В1

Соединители 2РМ27КПЭ24Ш1В1 представляют собой кабельные вилки, предназначенные для использования в радиоэлектронной и радиотехнической аппаратуре. Они относятся к серии 2РМ , которая включает различные типы соединителей для общего и специального назначения.

Технические характеристики

  • Тип соединителя : Негерметичный, низкочастотный...

71 руб
Год выпуска
84г

2РМ27КПЭ24Ш1В1

Соединитель 2РМ27КПЭ24Ш1В1 относится к серии 2РМ и представляет собой кабельную вилку. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Давайте рассмотрим его основные характеристики:

Основные характеристики

  • Тип соединителя : 2РМ.

  • Условный размер корпуса : 27 мм.

  • Вид корпуса : Кабельный (К).

  • Вид патрубка : Прямой (П).

  • Вид гайки патрубка : Для экранированного кабеля (Э).

  • Количество контактов : 24.

  • Часть соединителя : Вилка (Ш).

  • Сочетание контактов : Все контакты диаметром 1 мм.

  • Покрытие контактов : Серебро (В).

  • Теплостойкость : До 100° С.

Технические характеристики

  • Токовая нагрузка :

    • На одиночный контакт: 5 А.

    • Максимальная суммарная на соединитель: 100 А.

  • Максимальное рабочее напряжение : До 560 В.

  • Сопротивление контактов : Не более 5 мОм.

  • Емкость между контактами : Не более 6 пФ.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Максимальная электрическая прочность изоляции : 1850 В.

  • Сочленение : Резьбовое.

  • Поляризация корпусов : Одношпоночная.

Условия эксплуатации

  • Температура окружающей среды : От -60° С до +100° С.

  • Атмосферное давление : От 133,32·10^-12 Па до 50,6·10^4 Па.

  • Относительная влажность : До 98% при +25° С.

  • Вибрация : Диапазон частот от 1 до 5000 Гц, амплитуда ускорения 490 м/с?.

  • Механический удар : Пиковое ускорение до 5000 м/с? для одиночных ударов и до 1000 м/с? для многократных ударов.

Применение

Соединитель 2РМ27КПЭ24Ш1В1 используется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он подходит для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
