2РМ27КПЭ7Г2В1

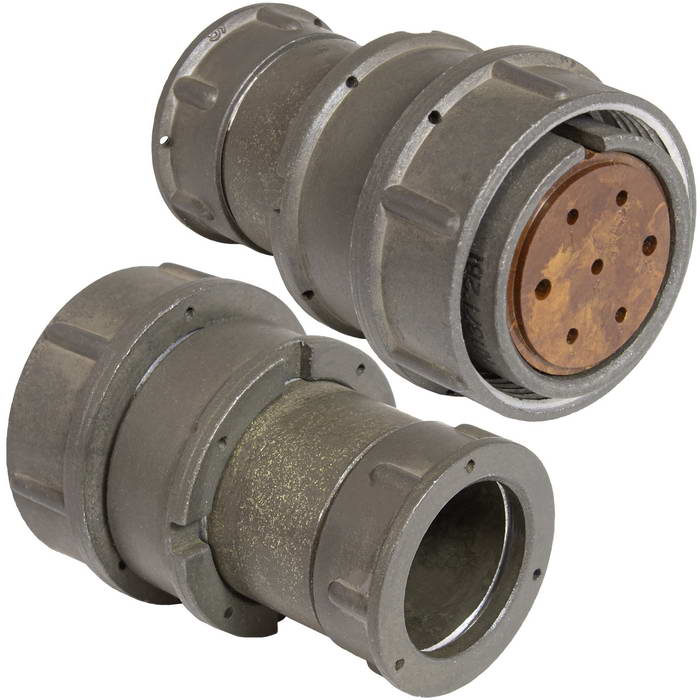

2РМ27КПЭ7Г2В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии 2РМ и имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.

Технические характеристики:

• Токовая нагрузка на одиночный контакт : 8 А для контактов диаметром 1 мм и 16 А для контактов диаметром 1,5 мм.

• Максимальная суммарная токовая нагрузка : 60 А.

• Максимальное рабочее напряжение : 700 В.

• Сопротивление контактов : не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

• Электрическая прочность изоляции : 2300 В.

• Количество контактов : 7.

• Диаметр контактов : 1 мм и 1,5 мм.

• Покрытие контактов : серебро.

• Теплостойкость : до +100° С.

Условия эксплуатации:

• Рабочая температура : от -60° С до +100° С.

• Смена температур : от -60° С до +180° С.

• Повышенная относительная влажность : до 98% при +25° С.

• Атмосферное пониженное давление : 133,32·10^-12 Па.

• Атмосферное повышенное давление : 50,6·10^4 Па.

• Синусоидальная вибрация : от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с^2.

• Механический удар : одиночный до 5000 м/с^2 и многократный до 1000 м/с^2.

Прочие характеристики:

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

• Климатическое исполнение : умеренный и холодный климат (УХЛ2.1).

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
