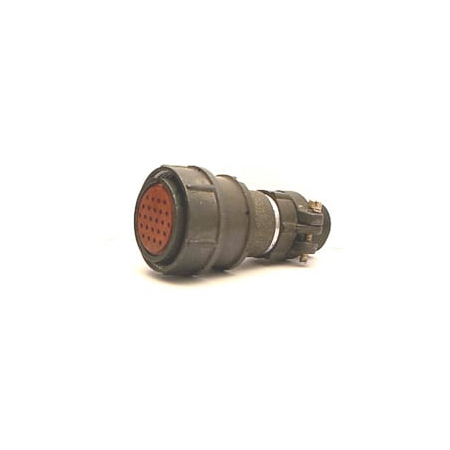

Соединитель 2РМ27КПН24Г1В1 представляет собой кабельную розетку, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМ, которая включает низкочастотные цилиндрические негерметичные разъемы. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМ — электрический низкочастотный цилиндрический негерметичный.

• Размер корпуса : 27 — посадочный диаметр корпуса розетки.

• Тип корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 24.

• Вид соединителя : Г — розетка (гнездо).

• Сочетание контактов : 1 — все контакты диаметром 1,0 мм.

• Покрытие контактов : В — серебро.

Технические характеристики

• Максимальное рабочее напряжение : до 560 В.

• Токовая нагрузка на контакт : до 5 А, общая на соединитель — до 100 А.

• Сопротивление контактов : не более 5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Температура окружающей среды : от -60 до +100 °С.

• Минимальная наработка : 5000 часов, при числе сочленений-расчленений — 500.

Применение

Соединители 2РМ27КПН24Г1В1 используются в узлах и блоках радиоэлектронной аппаратуры для обеспечения надежного электрического соединения. Они подходят для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
