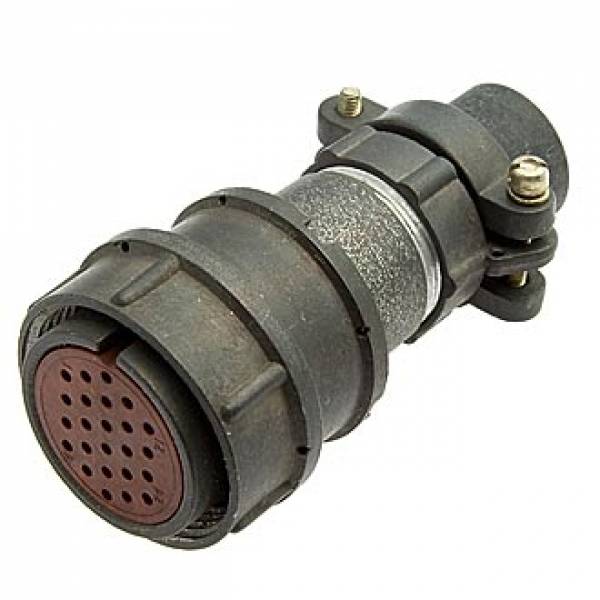

2РМ27КПН24Г1В1Л

Соединитель 2РМ27КПН24Г1В1Л относится к серии 2РМ и представляет собой цилиндрический, низкочастотный, негерметичный разъем для объемного монтажа с резьбовой фиксацией сочлененного положения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 27.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Розетка.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

• Поляризация : Одношпоночная.

Применение:

Эти разъемы используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены на кабели или приборы и предназначены для внутреннего монтажа.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Максимальная токовая нагрузка на одиночный контакт : Зависит от диаметра контакта.

• Сопротивление контактов : Не более 5 МОм для контактов ? 1,0 мм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60 до +100°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : До 500 раз.

Гарантийные условия:

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : 1000 часов во всех режимах и 100000 часов в облегченном режиме.
