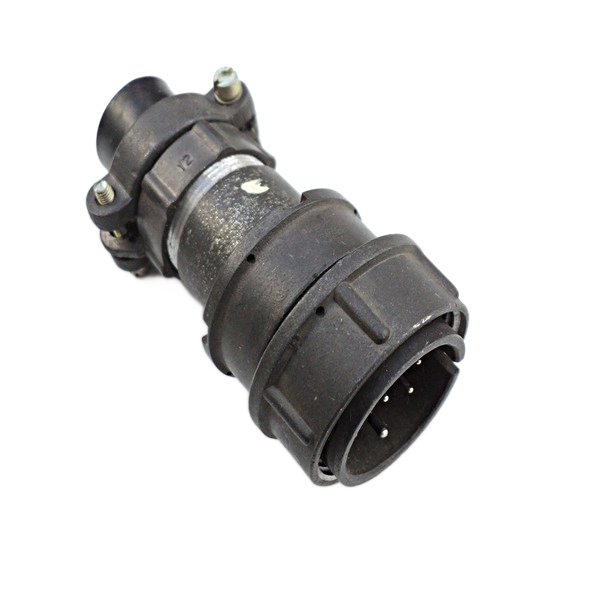

2РМ27КПН7Ш2В1

Разъем 2РМ27КПН7Ш2В1 является частью серии цилиндрических низкочастотных разъемов, предназначенных для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Этот разъем имеет кабельный корпус и используется для монтажа на кабель.

Основные характеристики:

• Тип соединителя : 2РМ

• Условный размер корпуса : 27

• Вид корпуса : Кабельный (К)

• Вид патрубка : Прямой (П)

• Вид гайки патрубка : Для неэкранированного кабеля (Н)

• Количество контактов : 7

• Часть соединителя : Вилка (Ш)

• Сочетание контактов : 2 (контакты диаметром 1 мм и 1,5 мм)

• Покрытие контактов : Серебро (В)

• Тип контактов : Цилиндрический

Применение:

Разъемы серии 2РМ, включая 2РМ27КПН7Ш2В1, используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.

Технические параметры:

• Рабочее напряжение : До 560 В, максимальное напряжение до 700 В.

• Токовая нагрузка : До 7 А.

• Рабочая температура : От -60°C до +100°C.

• Сопротивление контактов : Не более 0,005 Ом.

• Материал корпуса : Металл.

• Материал изолятора : Карболит.

Гарантийные условия:

• Гарантийный срок хранения : 15 лет.

• Гарантийная наработка : 1000 часов во всех режимах, 100000 часов в облегченном режиме.

• Максимальное количество сочленений-расчленений : 500 раз.
