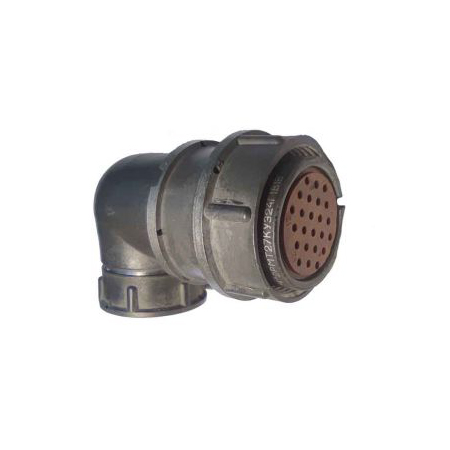

Соединитель 2РМ27КУЭ24Г1В1В представляет собой электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный вид корпуса и угловой патрубок, а также гайку для экранированного кабеля.

Технические характеристики:

• Количество контактов: 24.

• Диаметр контактов: 1 мм.

• Вид контактов: Розетка.

• Вид покрытия контактов: Серебро.

• Метод монтажа: Обжимка.

• Климатическое исполнение: Всеклиматическое (В).

• Максимальное рабочее напряжение: Не более 560 В.

• Токовая нагрузка на контакт: Не указана для этого конкретного варианта, но обычно для контактов диаметром 1 мм — от 5 до 8 А.

• Сопротивление электрического контакта: Не более 5 мОм для контактов диаметром 1 мм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Температура окружающей среды: От -60 до +100 °С.

• Смена температур: От -60 до +150 °С.

• Вибрация: Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с? (50 g).

• Одиночные удары: Ускорение до 5000 м/с? (500 g).

• Многократные удары: Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки: Ускорение до 2000 м/с? (200 g).

Этот разъем используется для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он обеспечивает пылезащищенность контактов и мест подсоединения проводов к контактам при сочленении. Сочленение соединителей осуществляется посредством резьбового механизма с одношпоночной поляризацией корпусов.
