2РМ27КУЭ7Г2В1

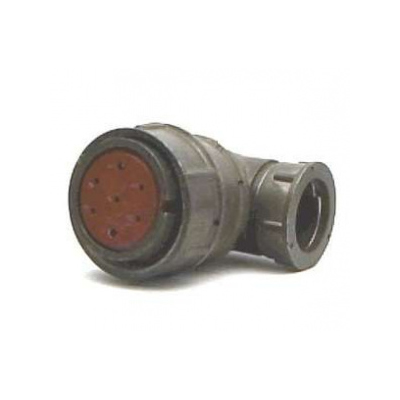

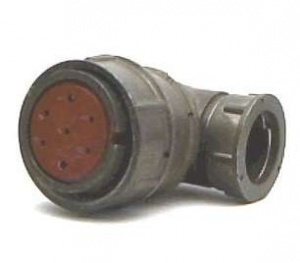

2РМ27КУЭ7Г2В1 — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и может работать с экранированными кабелями.

Технические характеристики

• Токовая нагрузка : На одиночный контакт диаметром 1 мм — 8 А, диаметром 1,5 мм — 16 А. Максимальная суммарная токовая нагрузка на соединитель — 60 А.

• Максимальное рабочее напряжение : 700 В.

• Сопротивление контактов : Не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции : 2300 В.

• Условия эксплуатации :

  • Рабочая температура: от -60° С до +100° С.

  • Смена температур: от -60° С до +180° С.

  • Повышенная относительная влажность при +25° С: до 98%.

  • Атмосферное пониженное рабочее давление: 133,32·10^-12 Па.

  • Атмосферное повышенное рабочее давление: 50,6·10^4 Па.

• Вибрация и удары :

  • Синусоидальная вибрация: от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с^2.

  • Механический удар многократного действия: пиковое ускорение 1000 м/с^2.

  • Механический удар одиночного действия: пиковое ускорение 5000 м/с^2.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Конструктивные особенности

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Длина патрубка : 59,6 мм.

• Масса патрубка : Не более 26 г.

• Покрытие контактов : Серебро.

Ответные части для розетки 2РМ27КУЭ7Г2В1 включают вилки 2РМ27Б7Ш2А1, 2РМ27Б7Ш2А1Б, 2РМ27Б7Ш2В1 и 2РМ27Б7Ш2В1Б.
