2РМ27КУН24Ш1В1

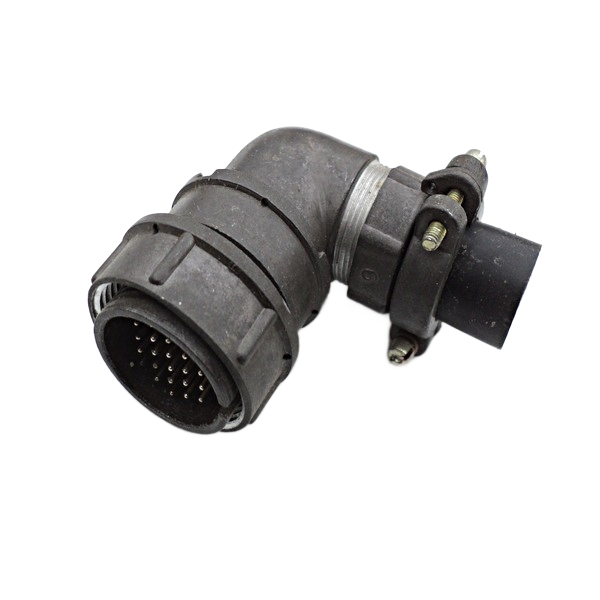

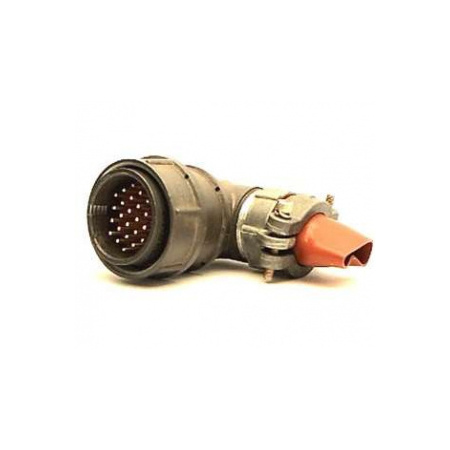

2РМ27КУН24Ш1В1 — это тип кабельной вилки, входящей в семейство соединителей 2РМ . Она предназначена для использования в различных областях электроники и электротехники, где требуется надежное и прочное соединение.

Основные характеристики

• Тип соединителя : 2РМ

• Размер корпуса : 27 мм

• Количество контактов : 24

• Диаметр контактов : 1 мм

• Токовая нагрузка :

  • На одиночный контакт: 5 А

  • Суммарная на соединитель: 100 А

• Рабочее напряжение : до 560 В (максимальное испытательное напряжение — 1850 В)

• Сопротивление контактов : не более 5 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Емкость между контактами : не более 6 пФ

Конструкция и применение

• Вид патрубка : Угловой

• Гайка патрубка : Для неэкранированного кабеля

• Покрытие контактов : Серебро, что улучшает проводимость и устойчивость к коррозии

• Сочленение : Резьбовое

Эти соединители используются в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 700 В. Они подходят для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.

Условия эксплуатации

• Температура окружающей среды : от -60° С до +100° С

• Влажность : до 98% при +25° С

• Вибрация : устойчивость к вибрации в диапазоне частот от 1 Гц до 5000 Гц

• Ударные нагрузки : пиковое ударное ускорение до 5000 м/с?

Эти соединители имеют гарантийную наработку не менее 1000 часов и могут выдержать до 500 циклов сочленений-расчленений. Минимальный срок сохраняемости — 15 лет.
