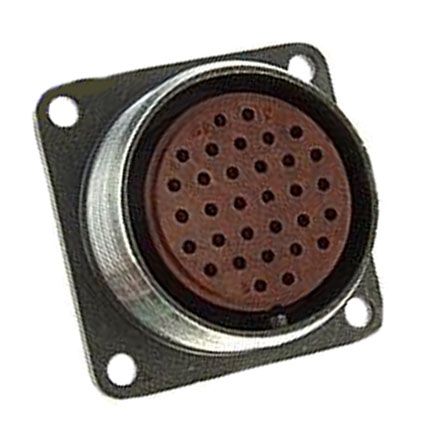

Разъем 2РМ30Б32Г1В1 представляет собой 32-контактную блочную розетку, предназначенную для обеспечения электрического контакта между устройствами. Он относится к серии 2РМ, которая включает в себя низкочастотные цилиндрические негерметичные разъемы.

Основные характеристики:

• Тип соединителя: 2РМ — низкочастотный цилиндрический негерметичный разъем.

• Условный размер корпуса: 30 мм.

• Тип корпуса: Б — блочный.

• Количество контактов: 32.

• Вид соединителя: Г — розетка (гнездо).

• Сочетание контактов: 1 — все контакты имеют диаметр 1 мм.

• Покрытие контактов: В — серебро.

• Теплостойкость: 100°С.

Электрические характеристики:

• Максимальная токовая нагрузка на одиночный контакт: 4 А.

• Максимальная суммарная токовая нагрузка на соединитель: 106 А.

• Максимальное рабочее напряжение: до 560 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 5000 МОм.

Механические и эксплуатационные характеристики:

• Минимальная наработка: 1000 часов.

• Число сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.

• Диапазон рабочих температур: от -60° С до +100° С.

• Вибрационная стойкость: синусоидальная вибрация в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с?.

• Механическая стойкость: выдерживает удары с пиковым ускорением до 5000 м/с?.

Разъемы серии 2РМ30Б32Г1В1 подходят для использования в различных условиях, включая влажность, иней, росу и другие воздействия окружающей среды. Они широко применяются в электронной и радиоаппаратуре для обеспечения надежных электрических соединений.
