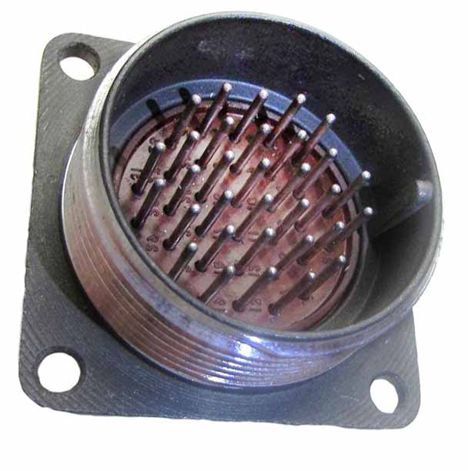

2РМ30Б32Ш1А1 — это тип блочной вилки, предназначенной для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет ряд технических характеристик, которые делают ее подходящей для различных приложений.

Технические характеристики

• Тип соединителя : 2РМ — тип соединителя.

• Условный размер корпуса : 30.

• Тип корпуса : Б — блочный (приборный).

• Количество контактов : 32.

• Тип контактов : Ш — вилка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : А — золотое.

• Теплостойкость : +100° С.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт : до 4 А.

• Максимальная суммарная токовая нагрузка на соединитель : до 106 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : до 1850 В в нормальных условиях.

• Сопротивление контактов : не более 5 мОм.

• Емкость между контактами : не более 6 пФ.

• Сопротивление изоляции : не менее 5000 МОм.

Механические и климатические характеристики :

• Сочленение : резьбовое.

• Поляризация корпусов : одношпоночная.

• Габаритные размеры : 38?38?25 мм.

• Масса : не более 28,5 г.

• Диапазон рабочих температур : от -60° С до +100° С.

• Допустимая синусоидальная вибрация : от 1 Гц до 5000 Гц с ускорением 490 м/с?.

• Механический удар : до 1000 м/с? для многократного действия и до 5000 м/с? для одиночного действия.

• Климатическое исполнение : умеренный и холодный климат (УХЛ2.1).

Прочие характеристики :

• Минимальная наработка : 5000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Этот тип разъема широко используется в различных электронных устройствах благодаря своим надежным характеристикам и возможности работать в широком диапазоне условий.
