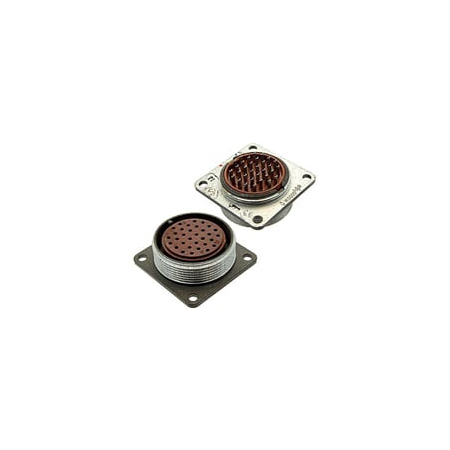

2РМ30БПН32Г1В1В

Соединитель 2РМ30БПН32Г1В1В относится к серии электрических низкочастотных цилиндрических негерметичных разъемов. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Ниже приведены его основные характеристики:

Технические характеристики

• Тип соединителя : 2РМ — электрический низкочастотный цилиндрический негерметичный.

• Типоразмер : 30.

• Вид корпуса : Б — блочный.

• Вид патрубка : П — прямой.

• Вид гайки для патрубка : Н — для неэкранированного кабеля.

• Количество контактов : 32.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 1 — все контакты ?1,0 мм.

• Покрытие контактов : В — серебро.

• Вид контакта : 1 — цилиндрический.

Применение и особенности

• Метод монтажа : Обжимка.

• Климатическое исполнение : В.

• Максимальное рабочее напряжение : До 560 В или 700 В в зависимости от конкретных условий.

• Максимальная токовая нагрузка на контакт : Для контактов ?1,0 мм — от 5 до 8 А.

• Сопротивление электрического контакта : Не более 5,0 мОм для контактов ?1,0 мм.

• Сопротивление изоляции : Не менее 1000 МОм.

• Температура окружающей среды : От -60 до +100 °С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 25 лет.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он имеет резьбовое сочленение и извлекаемые контакты, что делает его удобным для различных применений.
