2РМ30КПЭ32Г1В1

Купить 2РМ30КПЭ32Г1В1 параметры, описание

Купить 2РМ30КПЭ32Г1В1

2рм30кпэ32г1в1
5пр
98 руб
Год выпуска
82

2РМ30КПЭ32Г1В1

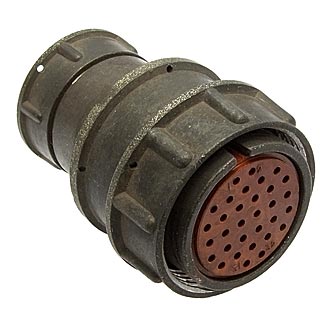

Соединитель 2РМ30КПЭ32Г1В1 — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Он относится к серии 2РМ и имеет кабельный корпус.

Технические характеристики

  • Вид сочленения : Резьбовое.

  • Способ монтажа : Обжимка.

  • Количество контактов : 32.

  • Диаметр контактов : 1,0 мм.

  • Покрытие контактов : Серебро.

  • Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

  • Токовая нагрузка на контакт : От 5 до 8 А для контактов диаметром 1,0 мм.

  • Сопротивление изоляции : Не менее 1000 МОм.

  • Рабочая температура : От -60 до +100 °С.

  • Срок сохраняемости : 25 лет.

  • Минимальная наработка : 5000 часов при 500 циклах сочленений-расчленений.

Назначение и применение

Разъемы серии 2РМ используются в электрических цепях постоянного и переменного тока (частотой до 3 МГц). Они могут быть как кабельными, так и приборными, с прямыми или угловыми патрубками. Соединители предназначены для внутреннего монтажа во всеклиматическом исполнении.

Структура условного обозначения

  • 2РМ : Тип соединителя.

  • 30 : Условный размер корпуса.

  • К : Кабельный корпус.

  • П : Прямой патрубок.

  • Э : Гайка для экранированного кабеля.

  • 32 : Количество контактов.

  • Г : Розетка.

  • 1 : Все контакты диаметром 1,0 мм.

  • В : Серебряное покрытие контактов.

  • 1 : Цилиндрический вид контакта.
